摘要：在人类感知的边界之外，存在着一个由高频机械振动构成的“无声世界”—超声波的世界。从摧毁体内结石的无形力量，到清洁精密零件的微小空化泡，从描绘海底地形的声学画笔，到探测水下目标的远程脉冲，超声技术已深度融入现代医疗、工业与国防的核心环节。驱动这一系列技术奇迹的核心引擎，正是超声换能器，而赋予换能器高效能量转换能力的心脏，则是大功率压电陶瓷。本文将系统性地介绍这一核心材料在不同领域的应用需求。每一种超声换能器都对压电陶瓷材料有着严苛的性能要求。这些要求并非孤立存在，而是与换能器的工作环境、能量转换目标和物理极限紧密相连，共同构成了一幅多维度、多目标协同优化的复杂材料科学图景。

关键词：大功率压电陶瓷；大功率器件；超声换能器

1 引言

为何锆钛酸铅（PZT）基陶瓷，能成为了大功率超声换能器的核心材料？其根本原因在于，在面向工程应用的性能、可靠性与成本的综合权衡中，PZT陶瓷展现了无与伦比的平衡能力。压电效应的本质是电介质材料中电能与机械能相互转换的物理现象。对于超声发射，关键的是逆压电效应：在交变电场激励下，材料发生周期性的微观形变，从而推动介质振动产生声波。衡量这一转换能力的核心参数有三个：压电系数（d₃₃，代表单位电场产生的应变大小，直接关联输出功率潜力；机电耦合系数（k_p或k_t），衡量电能与机械能之间的转换效率，高效意味着更少能量浪费为无用热量；机械品质因数（Q_m），描述材料在谐振时内部机械损耗的大小，高Q_m意味着材料本身“纯净”，振动时因内摩擦产生的自热少。PZT陶瓷的成功，首先归功于其位于准同型相界（＞MPB）附近的组分，能获得极高的d₃₃和k_p。更重要的是，其性能具有高度可设计性。通过掺杂—引入微量的异价离子（如作为“施主”的Nb⁵⁺，或作为“受主”的Mn³⁺、Fe³⁺），可以像“调制合金”一样，对材料的“硬度”进行编程。追求高输出、高灵敏度的“软性”材料，或追求高稳定性、低损耗的“硬性”材料，都可以在PZT的框架下实现。这种在高压电活性、高效率与高可靠性之间取得工程学最优解的综合能力，加之其成熟的制备工艺与可控的成本，使得PZT陶瓷在面向严苛应用的功率超声领域，至今仍是无可替代的首选。

2 医疗领域应用

医疗领域的超声应用，尤其是治疗方向，代表着大功率压电陶瓷技术精密性与可靠性的顶峰。其核心挑战在于，如何让强大的声能安全、无损地穿透生命组织，并在极小的靶点区域实现精确的能量沉积，从而完成治疗。这要求换能器与压电材料必须实现能量、精度与安全的统一。

2.1 体外冲击波碎石：瞬态高压的极限挑战

体外冲击波碎石术要求换能器将电能转化为一个瞬态的、高峰值压力的机械冲击波，穿过人体组织，精确聚焦于结石部位，利用冲击波在结石前后表面产生的巨大拉应力将其粉碎，如图1所示。这一应用场景对压电陶瓷提出了极为特殊的性能要求：材料必须在微秒级时间内承受极高的脉冲电场（通常高达10-20 kV/cm），并释放出巨大的单次机械能。这首先要求陶瓷具有极高的抗电击穿强度和优异的介电性能，确保在高电压下不被破坏。其次，由于冲击波峰值压力与材料的压电系数d₃₃直接相关，需要高d₃₃值以最大化能量输出。然而，与连续波应用不同，碎石治疗中冲击波重复频率较低（通常1-2 Hz），单次能量释放后热量有足够时间耗散，因此对材料机械品质因数Q_m的要求相对低于连续波应用，但仍需保持适中水平以确保能量转换效率和材料耐久性。因此，用于碎石的PZT基陶瓷通常采用优化设计的“半硬性”配方，在保证高压电性的同时，通过适量受主掺杂提升其抗疲劳特性，以承受成千上万次的高压脉冲循环而不退化。

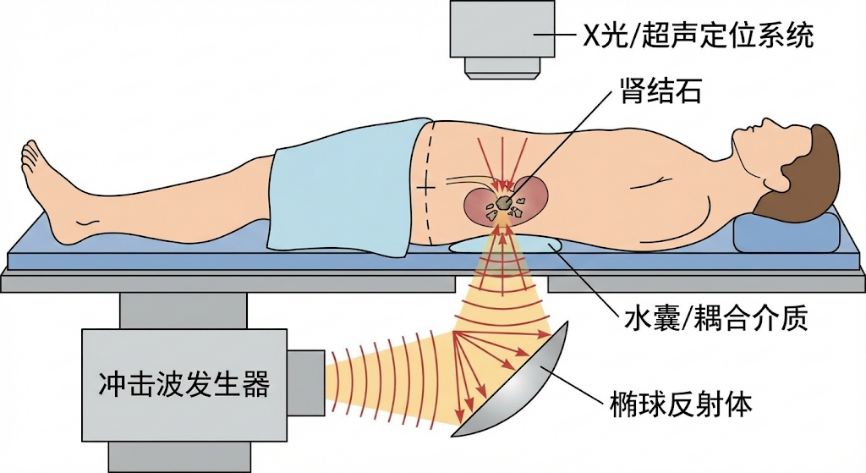

图1. 体外冲击波碎石机工作原理示意图

2.2 高强度聚焦超声肿瘤消融：持续高热下的稳定作战

与碎石的“脉冲式攻击”不同，高强度聚焦超声消融是一种“持续热疗”。它要求换能器产生连续或长脉冲的超声波，在体内深处（如肝脏、前列腺）的肿瘤区域形成稳定的高温焦点（＞60°C），通过热效应使癌细胞凝固性坏死，如图2所示。这一工作模式对压电陶瓷的热稳定性提出了极限挑战。首先，材料必须具有远高于工作温度的高居里温度（T_c）。这是因为，在长时间高功率驱动下，换能器自身会产生显著热量，同时靶区组织的热传导也会使换能器表面温度升高。如果陶瓷的居里温度不够高，其压电性能会随温度升高而急剧衰减，甚至发生不可逆的退极化，导致治疗失效。其次，为了实现精准的电子聚焦和动态焦点扫描，先进的HIFU系统普遍采用数百甚至上千阵元的相控阵换能器。这就要求每一片压电陶瓷单元的性能参数，尤其是压电系数d₃₃和介电常数ε，必须具有极高的均匀性和一致性。任何阵元间的性能差异都会导致波前畸变，破坏聚焦精度，灼伤正常组织。因此，用于HIFU的PZT基陶瓷生产，对工艺控制的要求达到了近乎苛刻的水平，往往需要采用高性能的三元体系材料（如PZT-PZN-PMS）并结合精密的流延、切片与极化工艺，才能确保阵列的整体性能。

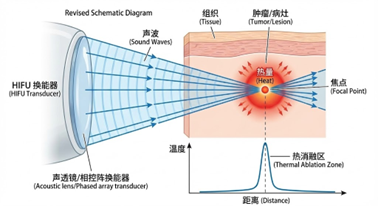

图2. HIFU（高强度聚焦超声）原理示意图

3 工业领域应用

工业超声换能器在完全不同的维度上考验着材料—它们通常在物理和化学环境恶劣的条件下，追求极致的效率、强度与不间断的长期运行。这里的核心要求是耐久性、功率密度与成本控制的三角平衡。

3.1 超声清洗：连续波功率与效率的终极标尺

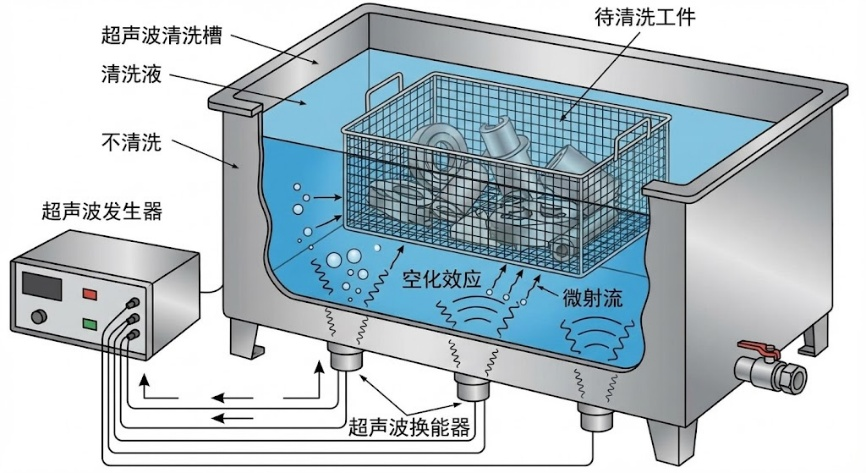

图3. 工业超声清洗工作原理示意图

工业超声清洗的核心机理是空化效应—换能器在液体中激发强烈振动，产生并湮灭大量微气泡，利用气泡崩溃时产生的局部极端高温高压和微射流来剥离污物，如图3所示。这一过程要求换能器长时间、不间断地输出极高的连续波机械功率（可达数千瓦）。因此，对压电陶瓷的首要要求就是极高的机械品质因数Q_m。高Q_m意味着材料在谐振时内部机械损耗极低，绝大部分输入电能被有效转换为有用的机械振动，而非转化为导致自身过热的有害热量。一旦Q_m不足，换能器会迅速升温，不仅效率低下，更可能导致胶层失效、陶瓷破裂。因此，工业清洗换能器几乎全部采用典型的“硬性”PZT基陶瓷，如铅锰锑-锆钛酸铅体系。这类材料通过受主掺杂引入大量可移动的氧空位，有效地“钉扎”了电畴壁的运动，大幅提升了Q_m（＞1500），同时其压电系数d₃₃虽不及软性陶瓷，但已完全满足高功率驱动的需求。

3.2 超声焊接与加工：大振幅与抗剪切应力的结合

超声焊接（塑料、金属箔）和超声加工（切割、钻孔）是通过工具头将换能器的高频振动直接传递给工件，利用摩擦生热或疲劳断裂原理实现连接或成型，如图4。这类应用对压电陶瓷的要求聚焦于输出振幅（应变）和抗机械负载能力。首先，为了实现有效加工，需要换能器末端具有足够大的振动位移，这直接依赖于陶瓷的高压电系数d₃₃和高机电耦合系数k_p，以确保在给定电场下获得最大应变。其次，加工过程伴随着巨大的反作用力，尤其在瞬间接触的冲击阶段，压电陶瓷堆栈会受到强烈的剪切应力和拉伸应力。PZT基陶瓷本身抗拉强度较低，因此，这类应用的成功不仅取决于陶瓷材料本身（常选用兼顾一定d₃₃和强度的“半硬性”材料），更依赖于精密的机械预应力设计。通常通过高强度中心螺栓对陶瓷片施加一个恒定的轴向压应力，使其在振动过程中始终处于受压状态，从而巧妙规避了其抗拉弱的缺点。同时，陶瓷片与电极、变幅杆之间的粘接层强度也至关重要，必须能承受高频剪切力而不脱粘。

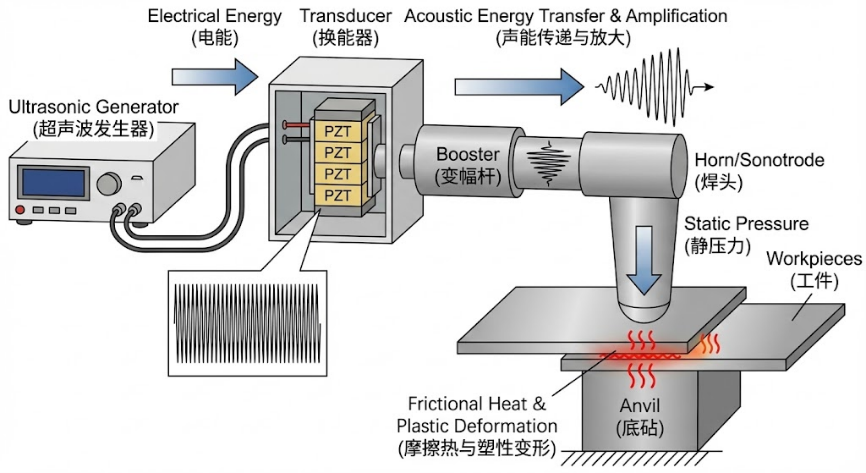

图4. 大功率超声波金属焊接机工作原理与声能传递示意图

4 海洋与国防领域应用

在水下世界中，声波是唯一有效的远程信息载体。水下超声换能器，作为声呐系统的“口”与“耳”，其设计逻辑围绕远程探测、深海环境适应性、极端可靠性展开，面对的挑战是压力、腐蚀与长时值守的复合作用。

4.1 主动声呐与水下通信：低频大功率与深海压力对抗

远程主动声呐和水下通信系统需要将声信号传递至数十甚至上百公里外，其物理限制在于：低频声波在水中传播衰减更小，但产生低频声波需要大尺寸的换能器；同时，为了获得足够的声源级（作用距离），必须驱动换能器输出巨大的声功率。这首先要求压电陶瓷能承受极高的驱动电压和功率密度。更为严峻的是深海环境，每下潜10米增加一个大气压，在数千米海底，静水压可达数十兆帕。这就要求换能器不仅结构密封，其核心的压电陶瓷元件必须在如此高的静水压下，依然保持稳定的压电性能和绝缘性能。为此，用于深水声呐的PZT陶瓷通常需要经过特殊的高压极化处理，并采用具备高耐压强度的封装结构（如弯张壳体、溢流式设计）。材料本身则侧重选择高压电电压系数g₃₃（与接收灵敏度相关）和高压电系数d₃₃均衡的“硬性”配方，以确保在高压环境下性能不漂移。此外，从北极冰下到热带海域，宽广的工作温度范围要求材料参数具有优异的热稳定性，任何随温度的剧烈变化都会导致声呐系统性能的漂移和失准。

侧扫声呐、多波束测深仪以及前视声呐等成像系统，其目标不是最远距离，而是最高分辨率，如图5所示。根据声学原理，分辨率与频率成正比，因此这类换能器工作于较高的频段（数十kHz至数MHz）。高频意味着波长更短，换能器尺寸可以更小，但对材料的均匀性和加工精度要求极高。特别是对于形成多个波束的相控阵系统，其成像质量直接取决于成百上千个阵元单元的性能一致性。任何阵元在中心频率、带宽、灵敏度上的差异，都会在合成的声学图像中引入伪影和噪声。因此，用于高频成像声呐的PZT基陶瓷，其性能的批次一致性和片内均匀性是核心指标。这需要通过高度自动化和精密控制的粉末制备、成型和烧结工艺来实现。同时，为了获得清晰的脉冲回波，需要换能器具有较宽的频带，这通常通过设计特殊的声学匹配层和背衬阻尼层来实现，但也要求压电陶瓷本身具有适当的Q_m值。

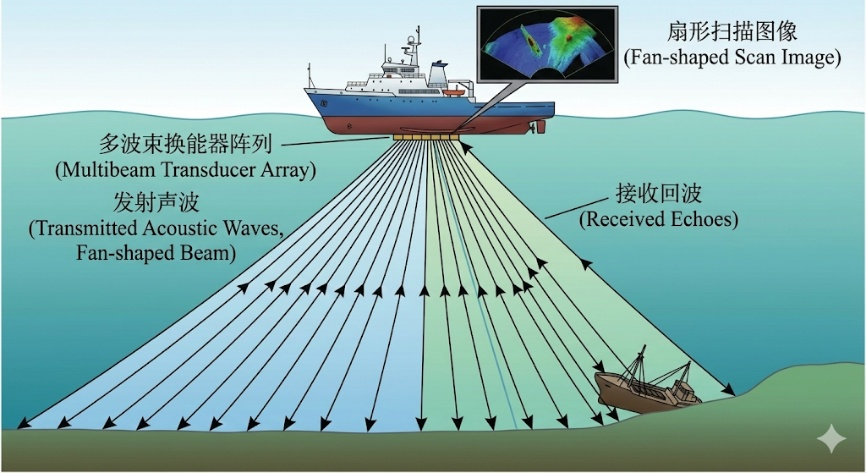

图5. 侧扫声呐或多波束声呐工作原理图

5  结语

纵观医疗、工业、海洋等不同领域，大功率压电陶瓷的应用需求呈现出高度分化的特征：医疗追求精准与生物安全，工业强调耐久与效率，海洋国防则需要远程可靠与环境适应性。这些多样化的需求，如同多束聚光灯，从不同角度照射在PZT材料体系上，揭示了其不同性能维度间的内在矛盾与权衡关系—例如，高压电性与高机械品质因数的拮抗，高热稳定性与高活性的博弈。大功率压电陶瓷与超声换能器的关系，并非简单的部件与整机关系，而是一场持续不断的协同进化。每一次新应用场景的开拓，都为材料科学提出新的谜题；而每一种新材料性能的突破，又为工程技术打开新的想象空间。这颗驱动着现代超声技术的“能量心脏”，必将在人类探索微观世界、改造宏观环境、拓展感知边疆的征程中，跳动得更加有力、更加澎湃。
