摘要：大功率压电陶瓷是超声换能器、超声电机、功率声学器件等高端装备中的核心功能材料，其应用规模和可靠性在很大程度上取决于材料参数的稳定性。与实验室条件下追求单一高性能指标不同，工程化与产业化应用更加关注压电陶瓷在批量制备、长期服役及复杂工况下性能的一致性与可重复性。本文从实际应用需求出发，系统阐述了参数稳定性在自动化生产、器件设计、电性能匹配以及服役可靠性中的关键作用，分析了参数离散性对器件效率、寿命和生产成本带来的不利影响，并结合典型应用场景说明稳定参数对实现标准化设计和规模化制造的重要意义。

关键词：大功率压电陶瓷；参数稳定性；规模化应用；工程可靠性

1 引言

在现代工业体系与前沿科技领域，大功率压电陶瓷扮演着不可替代的角色。作为一种能够实现电能与机械能高效相互转换的功能材料，它被誉为超声波装备的“心脏”。从工业流水线上每秒钟振动数万次的超声波焊接头，到深海中探测潜艇踪迹的声纳阵列，再到医院里粉碎肾结石的冲击波设备，这些高端装备的性能极限与可靠性，无不取决于那一块块看似普通的陶瓷元件。

然而，在压电材料的研发与应用过程中，学术界与工业界长期存在着视角上的差异。实验室研究往往热衷于探索材料的性能边界，追求压电常数d₃₃或机电耦合系数k_p的极值突破，仿佛数值越高，材料就越先进。但对于致力于大规模量产的工业界而言，单纯的“高性能”如果缺乏“稳定性”的支撑，不仅毫无价值，甚至可能引发灾难性的后果。对于大功率应用场景，一张参数平平但极其稳定的陶瓷片，远比一张参数极高但飘忽不定的陶瓷片珍贵得多。参数稳定性，才是大功率压电陶瓷能够走出实验室、真正实现大规模工程应用的一票否决权。本文将剥开数据的外衣，从生产逻辑、参数物理机制、热机耦合效应以及制造工艺差异等维度，深度解析为何“稳定性”是压电产业的生命线。

2 规模化制造的物理基础

要理解稳定性的核心地位，我们必须首先置身于现代化的工业生产线。设想一家生产超声波换能器的工厂，其日产量达到一万只。在理想的工业逻辑中，流水线上的机械臂抓取一片陶瓷，施加预应力，测试通过，封装出厂，整个过程应当如行云流水般顺畅。这背后隐含着一个巨大的前提：每一片进入产线的压电陶瓷，其物理参数必须是高度一致的。然而，现实往往比理想要骨感得多。所谓的“参数不稳定”，在量产环节最直观的表现就是参数的离散性极大。

以超声波换能器为例，设计工程师通常依据固定的谐振频率（例如20 kHz）来设计整套电源匹配电路和机械振动系统。如果第一批陶瓷到货，其频率分布在19.9 kHz到20.1 kHz之间，这是理想的“正态分布”，产线可以全速运转。但如果材料制备工艺缺乏稳定性，导致第二批陶瓷的频率离散到19.5 kHz甚至20.5 kHz，且伴随着静电容C₀的剧烈波动，那么灾难就开始了。这种离散性意味着“互换性”的丧失。在自动化装配环节，如果每一片陶瓷对预应力的响应不同，工人就无法使用统一的扭矩标准进行作业。更严重的是电路匹配问题，自动化产线上的驱动电源通常预设了固定的电感参数，如果陶瓷片的静电容波动过大，会导致LC振荡电路的谐振点偏移。为了保证设备正常工作，工程师不得不对每一台设备进行单独的阻抗调试，这使得原本高效的流水线退化为需要老技工凭借经验“一只一只修”的手工作坊。

此外，供应链的脆弱性也会因此暴露无遗。如果一家设备制造商依赖的陶瓷供应商无法提供批次间稳定的产品，那么制造商的库存管理将变得异常复杂。他们不得不对每一批到货的陶瓷进行全检、分档、重新匹配电源，这不仅极大地推高了制造成本，更严重限制了产能的爬坡。因此，参数稳定性是实现“互换性”的物理基础。只有当压电陶瓷的参数分布足够收敛，使得任意一片陶瓷都能直接适配标准化的电源与机械结构时，大规模的工业应用才具备经济可行性。

3 准静态参数的深度解析

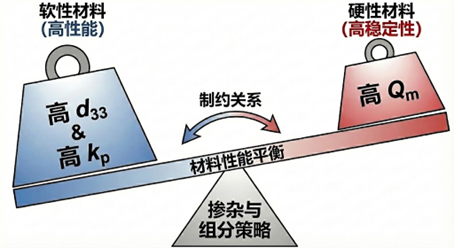

图1.压电性能与机械品质因数的相互制约关系

在讨论稳定性之前，我们必须深入到微观物理层面，剖析那些表征压电陶瓷性能的核心准静态参数。在工业应用中，最常被提及的参数包括压电电荷常数d₃₃、机械品质因数Q_m、平面机电耦合系数k_p以及介电损耗tanδ。这些参数通常在低电场（小信号）下测量，但在大功率应用中，它们的相互制约与动态演变构成了稳定性的核心内涵。

首先是压电电荷常数d₃₃，它表征了材料的压电灵敏度，即单位电压下产生的位移量，通常单位为pC/N。在传感器或微位移驱动器应用中，人们追求极高的d₃₃（如PZT-5系列），以获得高灵敏度。然而，高d₃₃往往意味着晶格内部的电畴壁容易移动。这就好比一个弹簧，越容易被拉伸，其刚性往往越差。在大功率强电场驱动下，容易移动的电畴壁会产生巨大的内摩擦，导致严重的能量损耗。这就引出了另一个至关重要的参数——机械品质因数Q_m。

Q_m表征了材料在谐振时的机械能损耗倒数，反映了振动的“锐度”和能量利用效率。高Q_m意味着能量损耗小、发热少，这正是大功率应用（如PZT-4、PZT-8系列）所必须的“硬性”特征。这就构成了材料设计中的一对核心矛盾：为了获得高Q_m（高稳定性、低损耗），科学家通常通过受主掺杂（如三价铁离子、二价锰离子）在晶格中引入氧空位来“钉扎”电畴壁，限制其自由运动。这种微观上的“禁锢”虽然在一定程度上牺牲了d₃₃（即降低了灵敏度），但却极大地抑制了内摩擦，提升了Q_m，如图1所示。因此，在大功率应用中，参数稳定性往往意味着在d₃₃与Q_m之间寻找最佳平衡点，甚至更多时候是对Q_m的坚守。

除了这两个核心参数，平面机电耦合系数k_p和介电损耗tanδ同样关键。k_p反映了电能与机械能转换的能力，k_p越高，转换效率通常越高。而tanδ则是“隐形杀手”，它代表了电场能量在介质中转化为热能的比例。在大功率工况下，我们希望k_p尽可能高，而tanδ必须极低。如果一批陶瓷的tanδ从0.2%波动到了0.5%，在几千伏的高压驱动下，这微小的差异会导致发热量成倍增加，直接引发热失效。

更为关键的是，这些准静态参数在“大信号”工况下并非恒定值。实验表明，随着驱动电场的增加，未经过严格改性的陶瓷，其d₃₃可能会因非线性效应暂时升高，但Q_m会呈断崖式下跌。例如，某些材料在1 V/mm场强下Q_m为1000，但在100 V/mm场强下Q_m可能跌至200。这种参数的动态非线性漂移是极其危险的。对于大规模应用而言，优异的参数稳定性指的是：材料不仅要在静态测试下具有合理的d₃₃和高Q_m，更要在强电场驱动下，能够保持Q_m不发生剧烈衰减，且d₃₃不发生显著的非线性畸变。只有具备这种“硬特性”的陶瓷，才能保证在输出大功率的同时，维持系统的高效与冷态运行。

4 阻抗失配与热失控

大功率压电陶瓷的实际工作环境是典型的多物理场耦合环境，其中热稳定性与阻抗特性的相互作用是导致系统失效的主要原因，如图2所示。超声波振动系统本质上是一个对频率极度敏感的谐振系统。电源、陶瓷换能器、变幅杆以及工具头必须在频率上保持严格的一致。在连续工作过程中，陶瓷因内部损耗（介电损耗tanδ和机械损耗1/Q_m）不可避免地产生热量。温度的升高会引起陶瓷晶格常数的热膨胀和电畴的活跃，导致宏观上的谐振频率发生漂移，通常表现为随温度升高而降低。

在工业应用中，如果压电陶瓷的频率温度系数（Tcf）过大，例如温度从25摄氏度升至80摄氏度时频率漂移超过了电源的自动追踪带宽，系统将出现严重的阻抗失配。此时，电源输出的电能无法有效地转化为机械振动，而是以无功功率的形式反射回陶瓷，进一步转化为热能。这会导致灾难性的正反馈循环，即所谓的“热失控”。首先，陶瓷工作发热，温度升高；接着，频率发生漂移，阻抗特性改变，导致失配；随之而来的是系统效率下降，损耗增加，发热更加剧烈；最终，温度进一步升高，直至陶瓷发生热退极化（压电性丧失）或热应力碎裂。

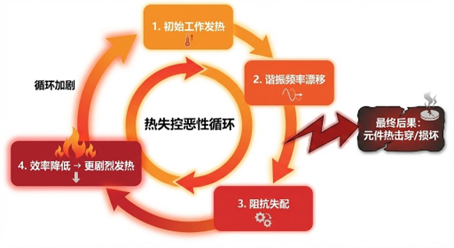

图2.热失控机制流程图

此外，高温还会导致绝缘电阻下降，在大功率高压驱动下容易引发电击穿。因此，大规模应用对压电陶瓷提出了严苛的热稳定性要求：在宽温度范围内，谐振频率的变化率应控制在极低水平，且Q_m值不能随温度升高而急剧下降。只有具备这种热稳定性的材料，才能支撑起诸如超声焊接流水线、大功率超声清洗机等连续作业设备的长期可靠运行。这要求材料科学家在配方设计时，必须通过极其复杂的掺杂改性手段，如引入复合钙钛矿结构，去压制晶格对温度的敏感性，从源头上切断热失控的链条。

5 工艺控制是稳定性的关键

尽管中国已建立起庞大的压电陶瓷产业链，但在高端大功率应用领域，国产材料与国际顶尖水平（如德国PI、日本Murata等）在参数稳定性上仍存在客观差距。这种差距并非体现在实验室样品的最高参数上，国内很多科研成果的压电常数d₃₃甚至优于国外竞品；真正的差距在于工业化量产的一致性和长期服役的稳定性。究其根源，造成这种“稳定性差距”的原因是多方面且深层次的，主要集中在原材料控制、烧结工艺管理以及老化处理这三大核心环节，如图3所示。

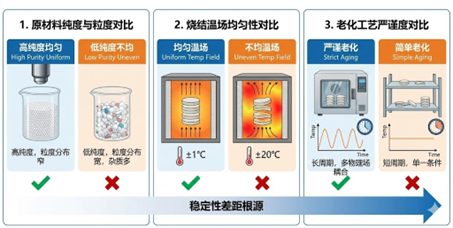

图3. 稳定性差距原因分析图

首先是原材料的纯度与粉体均一性控制。大功率陶瓷对微观缺陷极度敏感。微量的杂质离子可能成为晶格中的散射中心，降低Q_m值。更为关键的是粉体粒径分布的均匀性。如果粉体粒径分布不均匀，会导致烧结过程中晶粒生长速度不一，形成大小混杂的“双重晶粒”结构。这种微观结构的不均匀性直接导致了宏观参数（如d₃₃和Q_m）的批次离散。国际先进企业对原材料纯度和造粒工艺有着近乎苛刻的标准，确保了粉体的高度均一，从而为后续晶体的均匀生长打下基础。而在国内，部分基础粉体处理工艺有时为了成本或效率，会牺牲一定的均一性，这就为后续烧结埋下了不稳定的种子。

其次是烧结热历程的精确管理。陶瓷烧结被誉为“火的艺术”，是微观结构形成的关键步骤。烧结曲线中的升温速率、保温时间、最高温度的波动以及气氛控制（如铅气氛保护），都会直接影响晶界的形成和氧空位的分布。晶粒尺寸的大小直接影响电畴的结构，进而影响d₃₃和Q_m。国外先进企业通常拥有全流程数字化的监控体系，确保每一炉陶瓷、甚至炉膛内不同位置的陶瓷，所经历的热历史是完全一致的。而国内部分产线在温场均匀性控制上尚有欠缺，导致同炉不同位置的陶瓷性能存在差异。这种工艺上的细微波动，最终投射到产品上，就变成了批次间参数的忽高忽低。

最后是极化与老化工艺的规范性。新极化的压电陶瓷处于亚稳态，内部电畴有恢复无序状态的趋势。为了保证长期使用的参数稳定性，必须进行严格的强制老化处理，包括热老化、电场循环老化和机械振动老化。这一过程旨在提前释放残余应力，诱导不稳定的电畴完成重排，让材料“死心”，进入一个性能平稳的平台期。国外高端产品往往执行长周期、高强度的老化筛选，宁可牺牲部分压电常数也要确保出厂后的绝对稳定；而部分国内低端产品为了追求出货速度，往往简化甚至省略了这一流程，导致产品在客户端使用初期出现明显的参数衰减。这种对老化工艺的轻视，是造成国产陶瓷长期稳定性不足的重要原因之一。

6 构建面向工程应用的动态稳定性评价体系

最后是极化与老化工艺的规范性。新极化的压电陶瓷处于亚稳态，内部电畴有恢复无序状态的趋势。为了保证长期使用的参数稳定性，必须进行严格的强制老化处理，包括热老化、电场循环老化和机械振动老化。这一过程旨在提前释放残余应力，诱导不稳定的电畴完成重排，让材料“死心”，进入一个性能平稳的平台期。国外高端产品往往执行长周期、高强度的老化筛选，宁可牺牲部分压电常数也要确保出厂后的绝对稳定；而部分国内低端产品为了追求出货速度，往往简化甚至省略了这一流程，导致产品在客户端使用初期出现明显的参数衰减。这种对老化工艺的轻视，是造成国产陶瓷长期稳定性不足的重要原因之一。

新一代的评价体系应当侧重于大信号特性测试。我们需要建立高电场下的阻抗分析方法，直接测量材料在实际工作场强（如大于50 V/mm）下的Q_m值和损耗角正切tanδ，评估其非线性行为。一个在1V电压下Q_m为2000，但在1000V电压下Q_m跌至200的材料，是无法适应大功率应用的。

此外，功率耐受性与热稳定性测试同样不可或缺。在额定功率下进行长时间连续运行测试，实时监测温度上升曲线和谐振频率的漂移量，量化材料的抗热失控能力，是筛选合格工业级陶瓷的必经之路。除了电学性能，机械疲劳与寿命测试也是评价稳定性的重要维度。模拟实际应用中的高应力循环，测试材料在经历数亿次振动后的参数衰减情况，评估其抗机械疲劳性能。特别是针对深海声纳等特定应用，还需要进行高静水压下的参数稳定性测试，确保材料在极端环境下的可靠性。如图4所示。

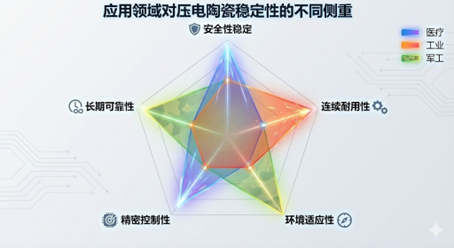

图4.应用领域对稳定性的不同侧重图

只有当评价标准从静态转向动态，从瞬间转向长效，行业才能筛选出真正适合大规模工业应用的高性能压电陶瓷。这不仅能降低系统集成商的试错成本，也将倒逼材料制造商提升工艺水平，推动整个大功率超声产业向更高精度的方向迈进。总而言之，大功率压电陶瓷的参数稳定性，实际上是工业文明成熟度的一个缩影。它告诉我们，科技的力量不仅在于“更高、更快、更强”的极限突破，更在于“更稳、更久、更准”的可靠坚守。对于中国的大功率压电产业而言，缩短与国际顶尖水平的距离，关键不在于发明多少新配方，而在于能不能沉下心来，把原材料洗得更纯，把炉温控得更准，把老化做得更透。谁能率先跨越“稳定性”这道鸿沟，谁就能真正掌握超声技术的话语权，让这颗强劲的“中国心”，在浩瀚深海、精密芯片和生命科学的每一个关键节点上，稳定而有力地跳动。

7 结语

大功率压电陶瓷能否实现真正意义上的规模化应用，关键不在于单项性能指标的极限突破，而在于材料参数在批量制备、复杂工况和长期服役条件下的稳定性与一致性。参数稳定性不仅决定了器件能否实现标准化设计和自动化生产，也直接关系到系统的效率、寿命与安全边界。从准静态性能到大信号行为，从电学匹配到热机耦合效应，任何环节的参数波动都可能被放大为工程失效。因此，稳定性应被视为大功率压电陶瓷的首要工程属性。未来研究亟需从“追高值”转向“求稳态”，在材料配方、工艺控制和评价体系等方面形成以工程需求为导向的系统化思路。唯有在稳定性基础上实现性能优化，大功率压电陶瓷才能真正走出实验室，成为支撑高端装备与先进制造的重要可靠材料。
