摘要：压电陶瓷作为连接电能与机械能的核心材料，广泛应用于医疗成像、工业加工及水下探测等领域 。然而，其实际性能并非仅由材料本身决定，而是受到机械负载的显著影响。本文阐述了压电陶瓷在不同应用中的作用，并分析了朗之万型换能器通过预应力机制解决陶瓷脆性短板、稳定微观畴结构及优化声能传递的物理原理。随后详细论述了多样化应用场景对机械负载的差异化需求，从追求高灵敏度的低负载医疗应用，到强调高功率密度与稳定性的高负载工业加工。

关键词：大功率压电陶瓷；机械负载；预应力；朗之万换能器；PZT

1 引言

在现代工程技术领域，功能材料往往作为核心驱动力隐匿于精密设备深处。锆钛酸铅（PZT）基压电陶瓷正是这样一类关键材料，它凭借高效的电能与机械能转换能力，成为超声换能器、精密致动器及高灵敏传感器的“心脏”。然而，在实际应用中，压电陶瓷并非孤立工作，而是通常处于预应力夹持等复杂的机械负载环境下。研究表明，机械负载不仅起着保护陶瓷元件免受拉应力破坏的作用，更直接决定了材料的振动幅值输出与工作稳定性 。不同工程场景——从追求高灵敏度的医疗成像到强调高功率密度的工业超声加工——对机械负载条件及材料性能提出了截然不同的需求 。因此，深入理解机械负载对大功率压电陶瓷性能的影响机制，明晰多样化应用场景下的负载特征与选材逻辑，对于优化器件设计、释放材料潜能具有重要的工程意义。

2 压电陶瓷为何成为现代装备中的关键材料

在现代工程技术体系中，压电陶瓷是一类体量不大却高度依赖的功能材料。它们通常工作在设备内部，不直接参与宏观结构或能量输出，却承担着电能与机械能相互转换的核心任务。从医疗超声成像与工业超声加工，到水下声呐系统和精密定位平台，压电陶瓷的工作状态往往直接影响整套装置的效率、稳定性以及长期可靠性。尽管其单次形变量通常处于微米量级，但通过合理的结构设计和声学或机械耦合，这种微小振动能够被有效放大，转化为可实际利用的机械输出，从而在多种工程场景中发挥关键作用。在现代工程技术体系中，压电陶瓷是一类体量不大却高度依赖的功能材料。它们通常工作在设备内部，不直接参与宏观结构或能量输出，却承担着电能与机械能相互转换的核心任务。从医疗超声成像与工业超声加工，到水下声呐系统和精密定位平台，压电陶瓷的工作状态往往直接影响整套装置的效率、稳定性以及长期可靠性。尽管其单次形变量通常处于微米量级，但通过合理的结构设计和声学或机械耦合，这种微小振动能够被有效放大，转化为可实际利用的机械输出，从而在多种工程场景中发挥关键作用。

压电陶瓷发挥上述功能的物理基础，是材料所具有的压电效应，即在受到机械应力作用时产生电响应，同时在外加电场驱动下发生可逆的机械形变。相较于传感应用，在工程驱动和换能领域，更为重要的是后者：通过施加交变电场，使材料产生稳定、可控的高频振动，如图1所示。随着应用功率的提升，这种振动往往伴随着较大的交变应力和热积累，对材料性能和结构设计提出了更高要求。

在大功率工作条件下，压电陶瓷不仅需要具备足够的振动能力，还必须在复杂的机械约束下保持稳定运行。不同设备结构所引入的机械负载差异，会显著影响压电陶瓷的振动响应和可靠性表现。因此，不同应用场景下压电陶瓷的性能发挥，并非仅由材料本身决定，而是在很大程度上取决于其所承受的机械负载条件。这也使得“在不同负载区间内合理选用压电陶瓷材料”，成为大功率压电器件设计中一个不可忽视的重要问题。

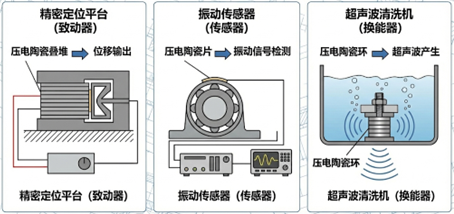

图1.压电陶瓷在典型工程应用中的位置与作用示意图

3 朗之万振子与预应力机制

由于机械负载对于压电陶瓷有着决定性作用，因此在工程实践中，如何在一个动态振动的器件内部施加并维持这种高强度的机械约束，便成为了换能器设计的首要难题。毕竟，压电陶瓷作为一种典型的脆性无机材料，其力学特性呈现出极大的不对称性——抗压强度极高，但抗拉强度却十分脆弱。在大功率驱动下，陶瓷元件会产生剧烈的伸缩振动，一旦振动过程中的瞬时拉应力超过了材料极限，陶瓷便会发生灾难性的断裂。为了克服这一材料固有的短板，工程界普遍采用了经典的“朗之万型”（Langevin）夹心式换能器结构，如图2所示。

这种结构的精髓在于利用中心螺栓引入了强大的预应力系统。工程师通过高强度合金钢螺栓，将前后金属盖板与位于中间的压电陶瓷堆紧密串联，并沿轴向施加高达数千甚至上万牛顿的预压应力。这种极高的机械预压并非简单的物理固定，而是一套深层的力学保护机制：它通过“以压代拉”的策略，确保了压电陶瓷即便在最大振幅的“伸长”半周期内，其受到的合力依然牢牢处于压缩区间，从而从根本上规避了脆性陶瓷因承受拉应力而失效的风险。

在解决宏观力学强度的同时，这种高强度的机械约束还同步优化了微观物理性能与能量传输效率。从微观角度来看，预应力犹如一道机械屏障，能够有效“钳制”材料内部的电畴结构，防止其在大功率交变电场的作用下发生不稳定的翻转或去极化，从而保证了器件在强场驱动下的长期稳定性。而在能量传递层面，巨大的轴向压紧力显著降低了陶瓷与金属盖板接触面之间的声接触热阻和声阻抗，消除了界面间的能量反射与热损耗。正是依靠这种将宏观预应力保护、微观畴结构稳定以及界面声能传输融为一体的精妙设计，PZT基压电陶瓷才得以突破自身的脆性极限，在大功率超声应用中释放出巨大的能量。

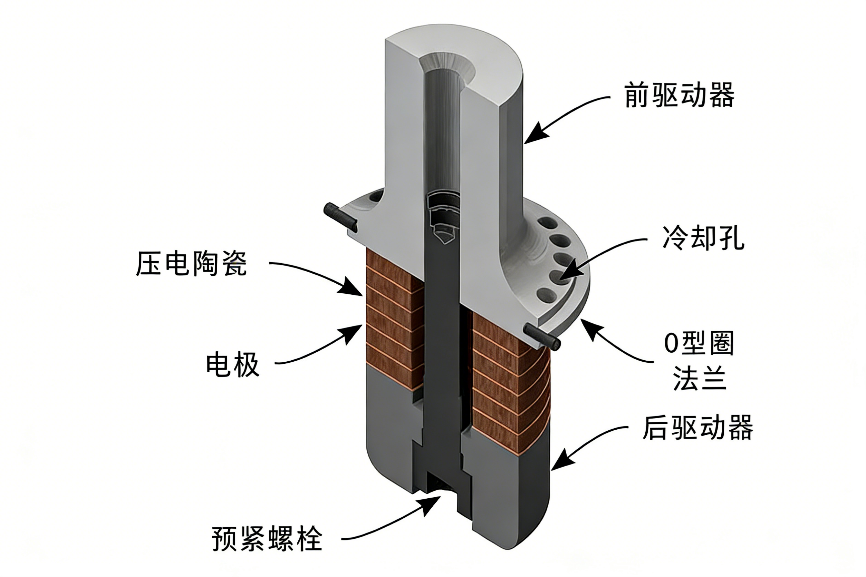

图2.朗之万型换能器结构剖面示意图

4 机械负载：被忽视却至关重要的工作条件

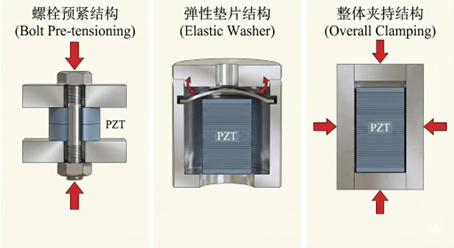

图3.压电陶瓷在受压状态下工作的结构示意

在实际设备中，压电陶瓷几乎不会处于完全自由的状态。为了保证能量有效传递、防止拉应力损伤以及提高工作稳定性，陶瓷通常会被施加一定的压缩应力。这种预先加载的机械压力，被称为机械负载或预应力。

从工程角度看，机械负载具有多重作用。首先，适当的压缩应力可以避免压电陶瓷在振动过程中承受拉应力，从而降低裂纹萌生和扩展的风险。其次，机械约束有助于稳定材料内部的畴结构，使其在交变电场下保持可重复的响应行为。此外，在高功率条件下，合理的负载还能在一定程度上抑制非线性振动和寄生模态，提高系统的可控性。

然而，机械负载并非越大越好。如果压缩应力过低，陶瓷在工作过程中容易出现振动不稳定、输出漂移等问题；若压缩应力过高，又会显著提高体系的等效刚度，使材料难以充分振动，反而降低有效振幅。这种双重效应决定了压电陶瓷在不同负载条件下的性能表现必然存在差异。

在工程实践中，机械负载往往来源于具体的结构形式，例如螺栓预紧、弹性垫片、整体夹持或层叠封装结构等，如图3所示构不仅决定了压强大小，也会影响应力分布的均匀性，从而进一步影响振动性能。这也是为什么同一种压电陶瓷，在不同设备中可能呈现出截然不同的工作效果。

5 多样化应用场景下PZT基大功率压电陶瓷的负载需求特征

在前述实验结果的基础上，有必要进一步从应用场景的角度，讨论不同工程环境对 PZT基大功率压电陶瓷机械负载条件的具体需求。现实应用中，压电陶瓷并非在统一、理想化的负载条件下工作，而是服务于高度多样化的场景，这些场景在结构形式、运行方式以及性能目标等方面均存在显著差异，从而对陶瓷所承受的机械负载提出了不同侧重的要求。

在以超声加工、超声焊接和超声清洗为代表的工业应用中，压电陶瓷通常需要在较高功率密度下工作，并承受相对较大的机械预应力。这类设备强调的是在强电场驱动下维持稳定的大振动输出，同时避免因高幅振动引入的拉应力损伤。因此，所采用的压电陶瓷往往需要在较高负载区间内仍能保持良好的振动稳定性和低能量损耗，对材料的机械强度和抗疲劳能力提出了更高要求。

相比之下，在精密定位、微驱动以及部分医疗超声应用中，系统更加关注位移分辨率、响应灵敏度以及振动的可控性。此类场景下，压电陶瓷通常工作在中低机械负载条件下，以充分释放材料本身的压电驱动能力，获得较大的有效振幅和较低的驱动阈值。过高的机械约束反而会抑制振动输出，不利于实现精细调控。因此，这类应用更倾向于选择在较低负载区间内性能优势明显的压电陶瓷体系。

在水下声学和换能器应用中，压电陶瓷所面临的负载条件则更加复杂。一方面，器件需要承受来自外界介质的静水压力和结构约束；另一方面，还需在长时间连续运行过程中保持频率稳定和声输出一致性。这使得压电陶瓷的机械负载设计必须在稳定性与效率之间取得平衡，既不能过度压制振动，又需要足够的约束以应对环境变化带来的扰动。在此类场景中，负载区间的选择往往与器件结构设计高度耦合，而非单纯由材料参数决定，如图4所示。

此外，在高可靠性或长寿命要求的应用中，例如连续运行的工业换能系统或关键传感与执行部件，机械负载还承担着延缓材料老化和性能退化的重要作用。适当的压缩应力有助于稳定畴结构，降低在长期交变电场作用下发生不可逆演化的风险，从而提高器件的一致性和服役寿命。这类应用往往更看重材料在特定负载区间内的长期稳定表现，而非瞬时极限性能。

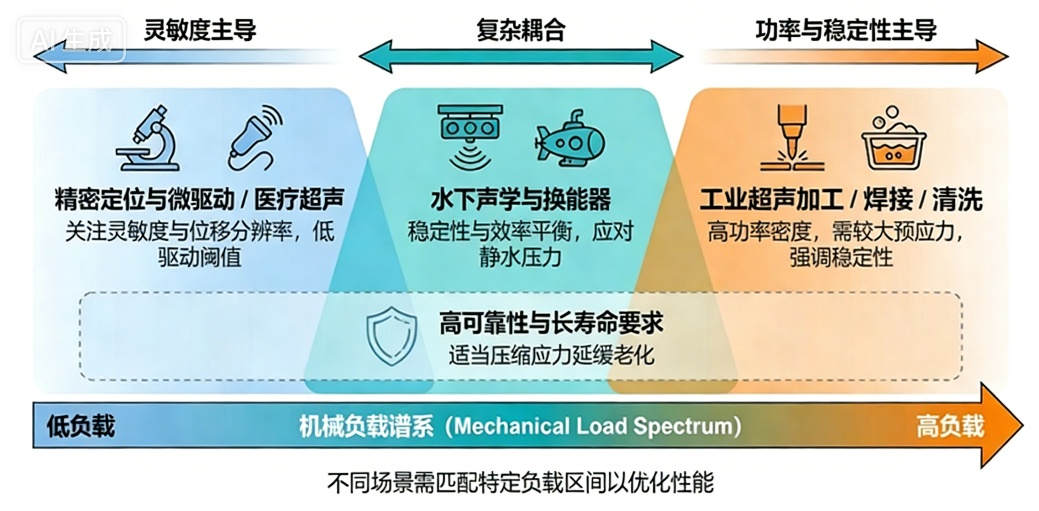

图4.多样化工程应用场景下PZT基大功率压电陶瓷机械负载需求分布示意图

综上所述，多样化应用场景对PZT基大功率压电陶瓷提出的，并不是单一、固定的负载要求，而是覆盖从低负载高灵敏度到高负载高稳定性的一系列工作区间。这也意味着，不同类型的压电陶瓷材料应当在明确的负载定位下进行选用和优化。只有将材料特性与具体应用场景中的机械负载条件相匹配，才能在复杂工程环境中充分发挥PZT基大功率压电陶瓷的性能优势。

6 构建面向工程应用的动态稳定性评价体系

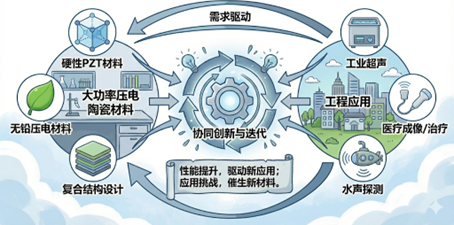

图5.大功率压电陶瓷材料与应用协同发展的示意图

随着工程应用的不断拓展，压电陶瓷所面临的工作环境愈发多样化。单一材料覆盖所有应用场景的做法，已难以满足高可靠性和高效率的要求。取而代之的，是根据具体负载条件、工作模式和寿命要求进行针对性选材，如图5所示。

在实际设计中，工程师需要综合考虑机械负载、电场强度、工作频率以及散热条件等多种因素。机械负载不再是一个简单的附加条件，而是与材料性能同等重要的设计参数。合理的材料−负载匹配，不仅能够提升瞬时性能，更能显著延长器件的稳定工作时间。从材料发展角度看，通过成分调控、掺杂设计和工艺优化，可以在较宽的机械负载区间内获得性能各有侧重的压电陶瓷体系。这种多样化的发展路径，使得PZT基大功率压电陶瓷能够更加精准地服务于不同工程需求。

总体而言，多样化应用场景对压电陶瓷提出的核心要求，并不是单一性能指标的极限提升，而是在不同机械负载条件下保持稳定、可控和高效的振动输出。围绕这一目标展开的材料设计与工程实践，将持续推动PZT基大功率压电陶瓷在未来技术体系中的发展。

7 结语

PZT基大功率压电陶瓷的实际性能发挥并非仅由材料本征参数决定，而是在很大程度上受其所处机械负载条件的制约。不同应用场景在功率密度、稳定性和灵敏度等方面的侧重点存在显著差异，使得压电陶瓷不可避免地工作于不同的负载区间。合理的机械预应力不仅能够克服陶瓷材料的脆性缺陷，还在稳定畴结构、抑制非线性效应及提升能量传递效率方面发挥着关键作用。与此同时，过高或过低的负载均可能限制振动输出，甚至引发性能退化。因此，大功率压电器件的设计应当从“材料—结构—负载”协同出发，在明确应用需求的基础上实现精准选材与结构匹配。未来，围绕不同负载区间开展针对性的材料设计与性能评价，将有助于充分释放PZT基大功率压电陶瓷在多样化工程场景中的应用潜力。
