摘要：在现代功率超声技术的宏大版图中，从医疗领域的无创手术刀到工业领域的强力清洁工，从深海探测的灵敏耳目到国防系统的水下哨兵，其核心驱动力皆源于一种能将电能高效转化为高强度机械振动的功能材料—压电陶瓷。其中，锆钛酸铅（PZT）基陶瓷凭借其卓越的综合性能，长期占据主导地位。然而，大功率应用场景对材料提出了近乎矛盾的要求：既要产生强大的输出（高压电性），又要保证转换过程高效且自身损耗小（高机电性），还需具备承受高强度机械与电学负载的坚固“体魄”（高密度与优异性）。因此，单一性能的突出已无法满足需求，压电、机电、密度多参数俱佳成为衡量新一代大功率PZT陶瓷的核心标尺。本文旨在系统性地科普这一高性能材料体系，通过严谨的逻辑链条，逐一剖析压电常数（d₃₃）、机电耦合系数（k_p）、机械品质因数（Q_m）、材料密度（ρ）、居里温度（T_c）等关键参数的物理内涵、其对大功率应用的精确影响，以及科学家们如何通过精妙的材料设计，打破这些参数间固有的制衡关系，实现协同优化，从而推动功率超声技术迈向更高功率、更可靠、更智能的未来。

关键词：压电性能；机电性能；密度；多参数共高

1 引言

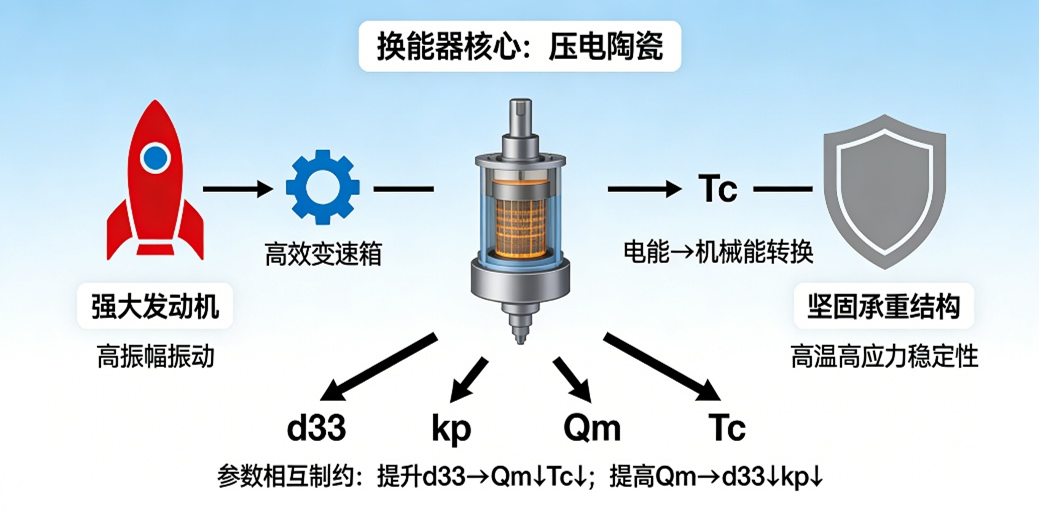

图1.功率超声技术与压电陶瓷性能关系

功率超声技术，本质是利用高强度超声波的能量效应（如机械效应、热效应、空化效应）来完成治疗、加工、清洗、探测等特定任务。作为能量转换的“心脏”，超声换能器的性能直接决定了整个系统的能力边界。而换能器的核心，便是压电陶瓷。对于大功率应用，理想的压电陶瓷需扮演三重角色：强大的“发动机”，能输出高振幅振动；高效的“变速箱”，能将输入电能最大限度转化为有用的机械能，而非无用的热量；坚固的“承重结构”，能在高频、高应力、高温的恶劣工况下长期稳定工作，如图1所示。这三重角色，分别对应着材料的压电性能、机电性能与机械物理性能。然而，大功率压电陶瓷的Q_m与d₃₃参数之间存在相互制约的关系，难以实现多参数共高，这给大功率压电陶瓷的开发带来挑战，提升材料的压电系数（d₃₃），往往会导致其机械品质因数（Q_m）下降和居里温度（T_c）降低；而通过掺杂提高Q_m和稳定性，又常以牺牲d₃₃和（k_p）为代价。这种参数间的拮抗关系，源于材料微观物理机制的内在联系。因此，开发大功率PZT陶瓷，并非追求某个参数的极致，而是要平衡好各参数之间的制约关系。

2 核心参数深度解析

2.1 压电系数d₃₃：能量输出的“振幅之源”

压电常数d₃₃是衡量材料逆压电效应强弱的核心参数，定义为在单位电场（E）激励下，材料沿电场方向产生的应变（S）大小，即d₃₃=S/E。其单位是米/伏（m/V）或更常用的库仑/牛顿（C/N）。d₃₃值越高，意味着施加相同驱动电压时，材料产生的振动位移（振幅）越大。在大功率超声换能器中，d₃₃直接决定了换能器的最大输出声功率潜力。以体外冲击波碎石（ESWL）为例，其治疗原理是利用聚焦的高强度声压脉冲在结石内部产生拉伸应力使其破碎。产生高峰值声压的前提，是换能器振面能产生足够大的瞬态位移。高d₃₃陶瓷在高压脉冲电场驱动下，能产生更大的初始振幅，经声学聚焦后形成更强的冲击波。同样，在超声焊接中，焊头末端的振动幅度直接影响摩擦生热量和材料融合深度，高d₃₃是实现高效焊接的基础，如图2所示。因此，对于任何追求高输出、大振幅的应用，高d₃₃是首要条件。然而，孤立追求高d₃₃是危险的，因为它往往伴随着畴壁运动过于“松驰”，会导致材料在交变电场下易发热、易老化，这便引出了对效率和稳定性的需求。

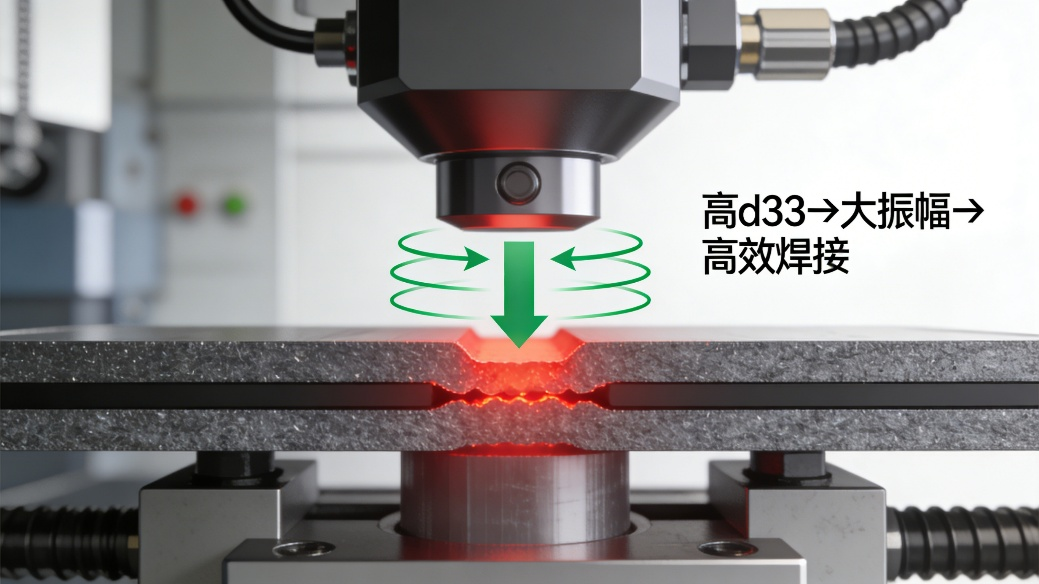

图2.超声焊接示意图

2.2 机电耦合系数（k_p）：能量转换的“效率之尺”

机电耦合系数k（常用平面耦合系数k_p或厚度耦合系数k_t）是一个无量纲参数，其物理意义是压电体中机械能与电能相互耦合程度的度量。它定义为转换的机械能与输入的电能（或反之）之比的平方根。k值越高，表示电能与机械能之间的转换越充分，能量“浪费”在非压电效应（如介电极化损耗、非谐振形变）上的比例越低。k_p是评价换能器带宽和能量转换综合效率的关键。一个高k_p的压电陶瓷，意味着它能在更宽的频率范围内保持有效的能量转换。这对于高频超声换能器和宽带水声换能器至关重要。例如，在医用超声成像的阵列探头中，高k_p不仅提升了发射灵敏度，还拓宽了探头的频带，从而获得更高的轴向分辨率（短脉冲）和更丰富的组织谐波信息，如图3所示。在大功率超声清洗中，虽然追求连续波下的高Q_m，但适中的高k_p确保了电能能有效地“注入”到材料的机械谐振模式中，从源头上提升系统总效率。k_p与d₃₃密切相关，但并非同一概念；d₃₃关乎“输出多大”，k_p更关乎“转换多顺”。优化k_p，是提升系统能效比、实现绿色功率超声的核心。

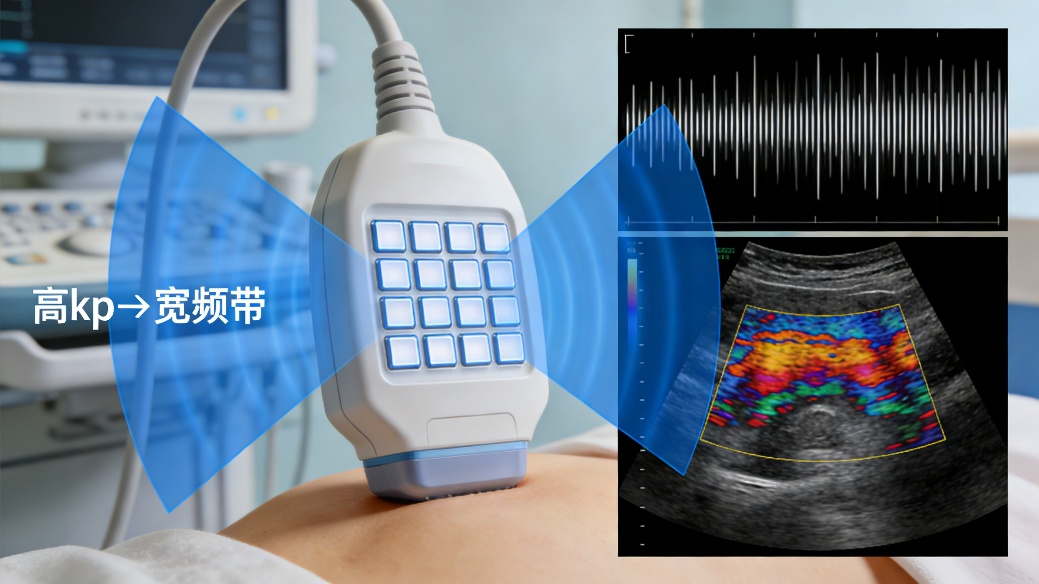

图3.医用超声成像阵列探头应用场景

2.3 机械品质因数（Q_m）：功率耐受的“定海神针”

机械品质因数Q_m是材料在机械谐振时，储存的机械能与每周期内耗损的机械能之比的度量。高Q_m意味着材料在振动时内部摩擦（内耗）小，机械振动能量衰减慢。在电学等效电路中，Q_m反比于机械支路的等效电阻。Q_m是决定大功率压电陶瓷，尤其是连续波应用下，功率容量和稳定性的生命线。当换能器在高驱动电平下于谐振点附近工作时，材料内部的机械损耗会转化为热量。若Q_m过低，这种自加热效应会非常显著，导致陶瓷温度急剧上升。温度升高不仅可能引起性能漂移，更危险的是可能接近材料的居里温度（T_c），引发热退极化，或因热应力导致开裂，如图4所示。因此，对于大功率连续超声清洗机、声化学反应器、大功率超声焊接机，必须采用高Q_m的“硬性”PZT陶瓷。高Q_m像一道坚固的堤坝，确保了在高能量“洪流”持续冲击下，材料自身结构稳定，将能量尽可能导向有用的声辐射，而非自我消耗。传统上，提升Q_m需要通过受主掺杂（如添加Mn³⁺、Fe³⁺）引入氧空位钉扎畴壁，但这通常会降低d₃₃和k_p，构成了最经典的性能矛盾。

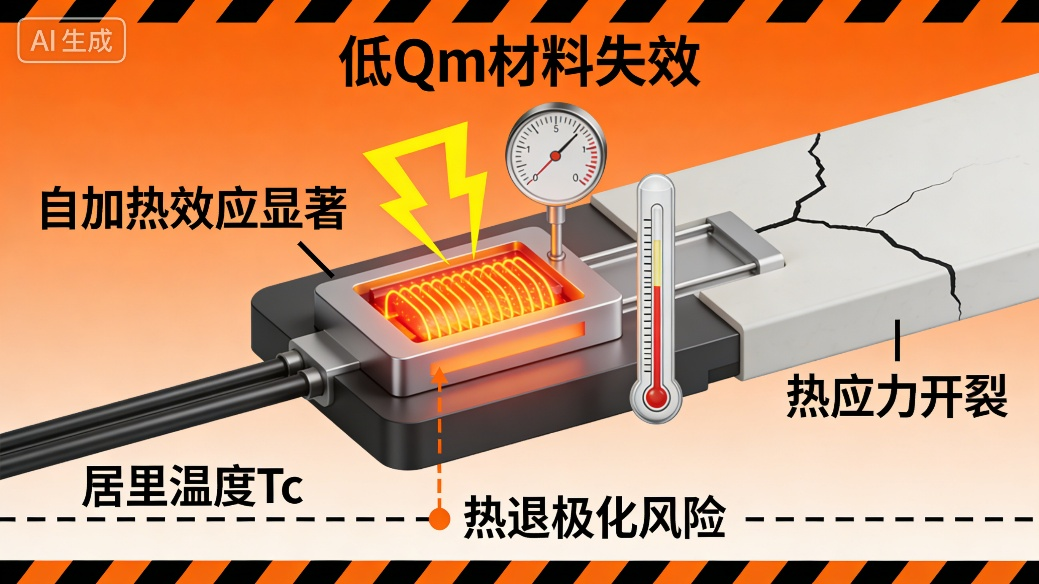

图4.低Q_m材料在高驱动下的发热及失效风险示意图

2.4 材料密度（ρ）与微观致密性：机械强度的“物理根基”

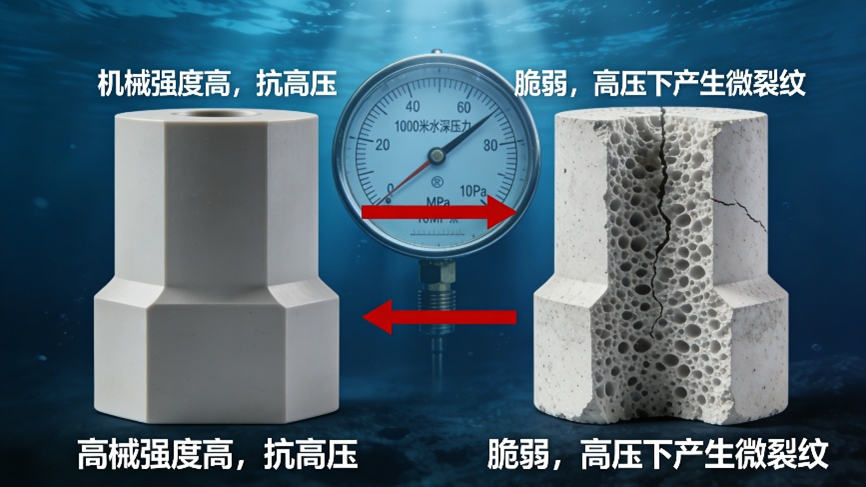

图5.陶瓷密度与机械强度关系

密度ρ是材料的基本物理属性。对于PZT陶瓷而言，我们更关注其相对密度，即实际体积密度与理论晶体密度之比。高相对密度（＞98%）意味着陶瓷体内气孔、缺陷极少，微观结构致密均匀。高密度与高致密性，是材料高机械强度、高介电强度和良好热导率的物理基础。首先，机械强度：大功率换能器，特别是用于深海声呐的换能器，需要承受极高的静水压力（数十兆帕）。多孔、低密度的陶瓷是脆弱的，在高压下易产生微裂纹甚至崩塌，如图5所示。高致密陶瓷则能提供可靠的机械支撑。其次，介电强度：为了获得大功率输出，常需施加很高的驱动电场（kV/cm量级）。气孔和缺陷是电场集中的薄弱点，容易引发局部击穿，导致整个器件失效。致密无瑕的陶瓷拥有更高的介电击穿场强，允许使用更高驱动电压，从而提升输出。再者，热管理：陶瓷的热导率虽不高，但致密材料的热传导能力仍优于多孔材料。这有利于将工作中产生的热量（源于介电损耗和机械损耗）更均匀地散发出去，避免局部过热。因此，高密度并非一个附属指标，而是保障高功率下可靠性与安全性的基石。通过热压烧结、热等静压等先进工艺追求极致致密化，是现代大功率PZT制备的关键一环。

2.5 居里温度（T_c）与温度稳定性：长期运行的“可靠屏障”

居里温度T_c是压电材料从铁电相（具有自发极化）转变为顺电相（自发极化消失）的相变温度。高于T_c，压电性完全消失。此外，在远低于T_c的范围内，材料的d₃₃、k_p、介电常数等参数也会随温度变化，其变化率称为温度系数。T_c定义了材料工作温度的绝对上限，而温度稳定性则决定了其在变温环境下性能的可靠程度。在大功率工作中，自加热不可避免。一个具有高T_c（如＞300°C）的PZT陶瓷，为工作温度提供了宽裕的安全边际，确保即使在极端工况下也不会发生灾难性的热退极化。例如，汽车压电燃油喷射器的压电执行器工作在发动机舱高温环境中，如图6所示；航空航天用超声电机可能面临剧烈温度变化。高T_c材料是这些应用的必然选择。同时，低的温度系数意味着随着器件温升，其谐振频率、阻抗等关键参数漂移小。这对于频率跟踪电路设计至关重要。如果材料性能随温度变化剧烈，驱动电路可能“失谐”，导致效率下降甚至停振。因此，通过组分设计（如引入某些离子以提高T_c、展宽相变峰）来优化温度稳定性，是确保大功率器件在全工况范围内可靠工作的必要条件。

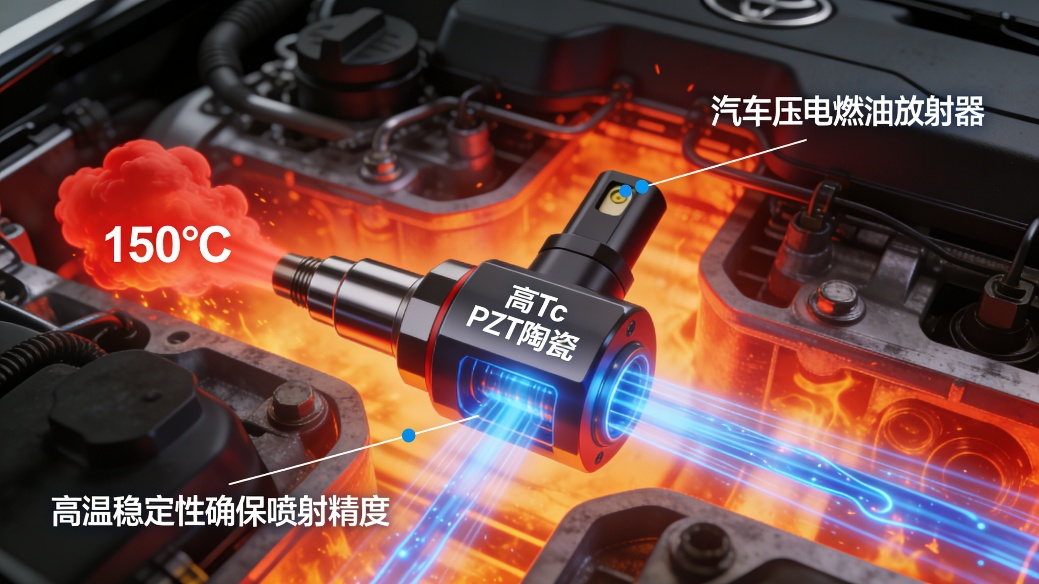

图6.汽车压电燃油喷射器应用场景

3 协同优化的材料设计策略

3.1 化学组分：从“硬软对立”到“软硬兼施”的微观复合

传统思路是选择单一的“硬性”或“软性”掺杂。协同优化策略则采用多元复合离子掺杂和构建复合钙钛矿固溶体。例如，在PZT基体中同时引入施主（如Nb⁵⁺）和受主（如Mn³⁺）离子，并精确控制其比例与价态。施主离子提供“软”性，提升d₃₃和k_p；受主离子提供“硬”性，维持高Q_m和稳定性。两者在晶格中形成一种动态平衡的缺陷偶极子体系，使畴壁在需要响应时能够灵活运动（高压电性），在持续振动时又能被适度钉扎（低损耗、高稳定性）。此外，引入第三组元如Pb(Mg_1/3Nb_2/3)O₃(PMN)或Pb(Zn_1/3Nb_2/3O₃(PZN)，形成驰豫型铁电体复合，可以展宽相变峰，显著提升材料的温度稳定性和可调控性。

3.2 微观结构：从“随机取向”到“织构化”的性能跃升

通过模板晶粒生长、流延叠层等织构化技术，使陶瓷内大部分晶粒的极化方向（c轴）沿某一方向择优排列。这种微观上的“对齐”，使多晶陶瓷在特定方向上获得接近单晶的优异压电性能（d₃₃可提升50%以上），而其他方向仍保持陶瓷的强度。这相当于在材料内部实现了功能分区：沿织构方向负责高性能输出，其他晶界区域提供机械支撑。虽然工艺复杂、成本较高，但为实现d₃₃、k_p与机械强度的同步突破提供了最有效的路径。

3.2 制备工艺：从“常压烧结”到“压力辅助”的致密化革命

要获得超高密度和均匀的微观结构，传统常压烧结已力有不逮。热压烧结在烧结过程中施加单轴压力，热等静压烧结则施加各向同性的高压，能有效促进粉体颗粒重排、消除闭气孔，在低于常压烧结的温度下获得接近理论密度的陶瓷体。这不仅大幅提升了材料的机械强度和介电强度，还减少了晶粒异常长大，获得了更均匀细小的晶粒组织，对优化综合性能至关重要。

4 应用实例：多参数协同优势的体现

4.1 新一代大功率超声清洗换能器

采用协同优化的“高d₃₃、高Q_m、高密度”PZT陶瓷。高d₃₃确保在合理驱动电压下获得足够振幅；高Q_m将机械损耗降至最低，允许输入更高电功率而不至过热，功率容量提升；高密度赋予其卓越的机械强度，能承受长时间空化腐蚀和机械负载。结果：清洗效率提升30%以上，换能器寿命延长一倍，系统可向更小型化、更高功率密度方向发展。

4.2 高可靠性HIFU肿瘤治疗换能器

采用“高k_p高T_c高致密”的织构化或复合陶瓷。高k_p提升电能到声能的转换效率，降低系统功耗和发热；高T_c确保在焦点高温反馈和自身产热下，性能稳定不退化；高致密性结合织构化带来的高压电性，使焦点声强更高、更锐利。结果：治疗时间缩短，温控更精准，正常组织损伤风险降低，设备长期运行可靠性大幅提高。

4.3 深海宽带水声换能器

采用“高压电常数适中、Q_m优异温度稳定性、超高密度”的陶瓷。高压电性保证发射声源级；适中的Q_m（非极端高）有助于获得更宽的带宽，以适应不同探测模式；优异的温度稳定性使其在0-30°C海水温度变化中性能一致；超高密度和强度是其承受数千米深海静水压的根本保障。结果：探测距离更远，信号质量更稳定，环境适应性更强。

5  结语

追求“压电、机电、密度多参数俱佳”的大功率PZT基压电陶瓷，绝非纸上谈兵的性能堆砌，而是应对严苛工程挑战的必然选择。它代表着材料设计哲学从追求单一性能极值，向追求系统综合最优的根本转变。每一个参数都不是孤立的数字，而是深刻影响着超声换能器的输出能力、能源效率、工作极限与使用寿命。通过化学组分、微观结构和制备工艺的多层次协同创新，现代材料科学正在不断打破传统性能制约的“天花板”。未来，随着计算材料学、原位表征技术和人工智能辅助设计的深入应用，对这种多参数陶瓷的理解与设计将更加精准和高效。同时，无铅压电陶瓷的环保浪潮也要求在新的材料体系中复现甚至超越PZT的多参数协同优势。这颗驱动着现代功率超声技术的“高性能心脏”，其每一次搏动的优化—更强、更高效、更稳健—都将转化为医疗健康、先进制造、海洋探索和国防安全等领域切实的技术进步。多参数俱佳的PZT陶瓷，不仅是一种材料，更是连接电能与强大机械波、赋能无数尖端应用的基石与桥梁。它的发展历程与未来，将持续诠释着材料科学与工程应用相互驱动、共同进化的深刻规律。
