摘要：压电陶瓷广泛应用于超声医疗、水下声呐、精密驱动等现代科技领域。然而，在长时间、高频强电场下的大功率场景下，传统压电陶瓷面临着振动性能会迅速衰减，甚至开裂失效的核心挑战。本文深入浅出地介绍了一项突破性解决方案：晶粒功能基元序构。通过重新将原本大小不一、形状杂乱无序的晶粒结构，转变为细小、均匀且高度有序的崭新结构，这实现了振动时间耐久性的数量级提升。

关键词：大功率应用；压电陶瓷；晶粒序构；振动耐久性

1 引言：我们身边的“智能材料”

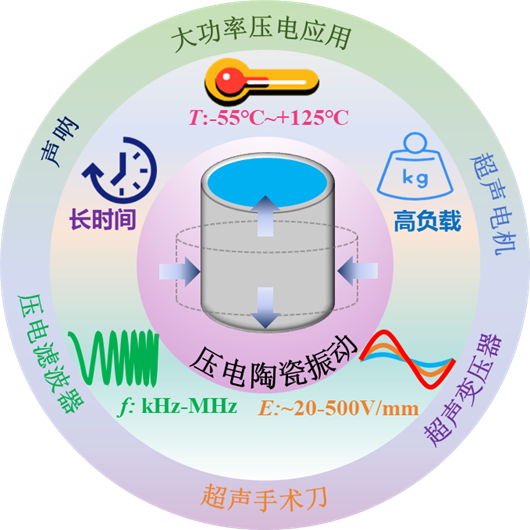

图1.大功率压电陶瓷应用场景

想象一下，医生手中的超声探头如何“看见”未出生的婴儿；潜艇的声呐系统如何在漆黑的深海中探测障碍物；甚至你每次使用燃气灶时，那一声清脆的点火声背后都离不开一种神奇的材料：压电陶瓷。压电陶瓷是一种能将电能和机械能相互转换的“智能材料”。当我们对其施加电压时，它会像肌肉一样收缩或膨胀，产生精确的振动或位移；反之，当我们挤压或弯曲它时，它又能产生电压。这种独特的性质使其成为现代科技中不可或缺的“能量转换器”。

然而，随着科技的发展，我们对压电陶瓷的要求越来越高。如图1所示，在大功率超声手术刀、深海探测声呐、航空航天作动器等尖端应用中，压电陶瓷需要在高频、强电场、高温和负载等恶劣环境下长时间稳定工作。这就如同要求一位短跑运动员以百米冲刺的速度连续跑完马拉松，对材料的耐久性提出了前所未有的挑战。传统压电陶瓷在高功率振动下，往往会出现性能急剧衰减、发热严重甚至开裂失效的问题。如何提升它的“体能极限”，成为了科学家们攻坚的课题。近年来，一项名为 “晶粒功能基元序构” 的微观结构设计理念，如同为压电陶瓷注入了全新的“基因”，使其振动耐久性实现了质的飞跃。

2 大功率压电陶瓷研究方法

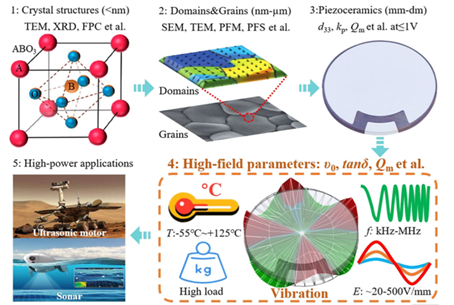

图2. 大功率压电陶瓷的研究方法与性能评估路径

图2描述了大功率压电陶瓷从微观机理到宏观应用的全链条研究方法与性能评估路径，其本质是一次系统性的“材料寻优”科学实践。这条路径始于对材料本征特性的深度洞察：研究人员借助透射电子显微镜、X射线衍射等尖端表征技术，直接观测陶瓷的晶体结构，并结合第一性原理计算从原子尺度理解其性能本源。这一阶段的核心目标是主动设计与实现“晶粒功能基元序构”，即通过精确的工艺控制，将陶瓷内部原本粗大、随机的晶粒，调控为细小、均匀且高度定向排列的稳定结构——这相当于为材料奠定了高性能的“基因”基础。随后，研究进入关键的性能验证阶段：首先在常规小信号下进行基础筛查，但更重要的则是模拟真实严苛工况的极限评估。在此环节，材料将在高电场、强机械振动、高温及复杂负载耦合的综合环境中，经受对其机械品质因数、能量损耗以及极限振动速度等核心指标的严格测试。唯有那些凭借优异“晶粒序构”而具备高内聚强度、低缺陷密度和协调变形能力的陶瓷，才能在此类暴力测试中展现出卓越的耐久性与稳定性，从而证明其有资格被应用于超声医疗、深海声呐等对可靠性和寿命有极致要求的高端领域。因此，图2不仅是一张技术路线图，更清晰地阐释了“微观序构决定宏观性能”的核心科学思想，以及通过“设计-验证-应用”闭环来实现材料性能突破的现代研发范式。

3 晶粒的序构

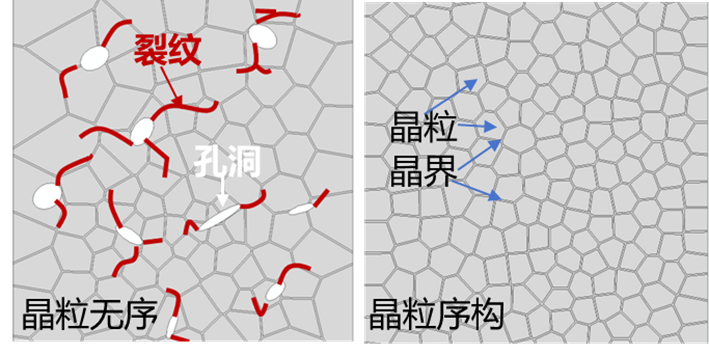

图3.(a) 晶粒无序和(b)晶粒有序的陶瓷微观形貌示意图

要理解晶粒序构，我们首先需要走进压电陶瓷的微观世界。如果把一块陶瓷材料不断放大，我们会发现它并非浑然一体，而是由无数个微小的晶体颗粒，即 “晶粒” ，紧密结合而成的。这些晶粒的大小、形状和排列方式，决定了材料的宏观性能。传统的大功率压电陶瓷（如PZT系），其微观结构往往像一片杂乱无章的丛林（图3(a)）。晶粒大小不一，形状不规则，排列松散，且陶瓷不致密分布有许多裂纹和孔洞。在这种结构中，当材料承受高功率振动时，内部的应力分布极不均匀，容易在薄弱处产生损伤并迅速传播，最终导致材料失效。

而通过先进的材料制备技术（如热压烧结、模板晶粒生长等），能够实现对微观结构的精确调控，创造出 “晶粒功能基元序构” 材料。这里的“序构”，指的是有序的结构。如图3(b)所示，序构的微观结构仿佛一支纪律严明的军阵：晶粒尺寸细小而均匀，形状规则，排列高度致密，晶界清晰、洁净。这种整齐划一的微观结构，带来了两大根本优势：首先，它让内部的应力能够均匀分布，避免局部过载；其次，致密而牢固的晶界成为了抵御外部破坏的“第一道坚固防线”。

4 振动耐久性的提升

为了直观地展现晶粒序构带来的革命性提升，本研究设计了一场如同“金属疲劳试验”般的对比实验，如图4所示。让两种微观结构截然不同的压电陶瓷片，在相同的、接近实际应用极限的高振动速度（约1米/秒） 下持续工作，观察它们能坚持多久。对于晶粒粗大、无序、裂纹气孔较多的低密度传统晶粒无序的压电陶瓷，这场测试无异于一场灾难。在高达1米/秒的振动速度下，其内部应力迅速在薄弱的晶界处集中，摩擦生热剧烈。实验显示，通常在短短3-5分钟内，样品就会因热量积聚和应力集中而出现局部裂纹。裂纹一旦产生，便会在无序的结构中瞬间导致整个陶瓷片彻底断裂、功能丧失。晶粒序构陶瓷则展现出了超凡的“耐力”。在相同的极端条件下，其细小均匀的晶粒和强韧的晶界网络，如同一张高度协同的弹性网，将振动产生的应力均匀分散。尽管也会产生热量，但由于内部损耗极低，热量产生缓慢且分布均匀。在长达60分钟的连续测试中，序构陶瓷不仅保持了结构的完整，其关键的电学与振动性能仅仅轻微衰减。经过休息数秒钟重新工作，陶瓷依然可以稳定振动，其耐久极限远未被触及。

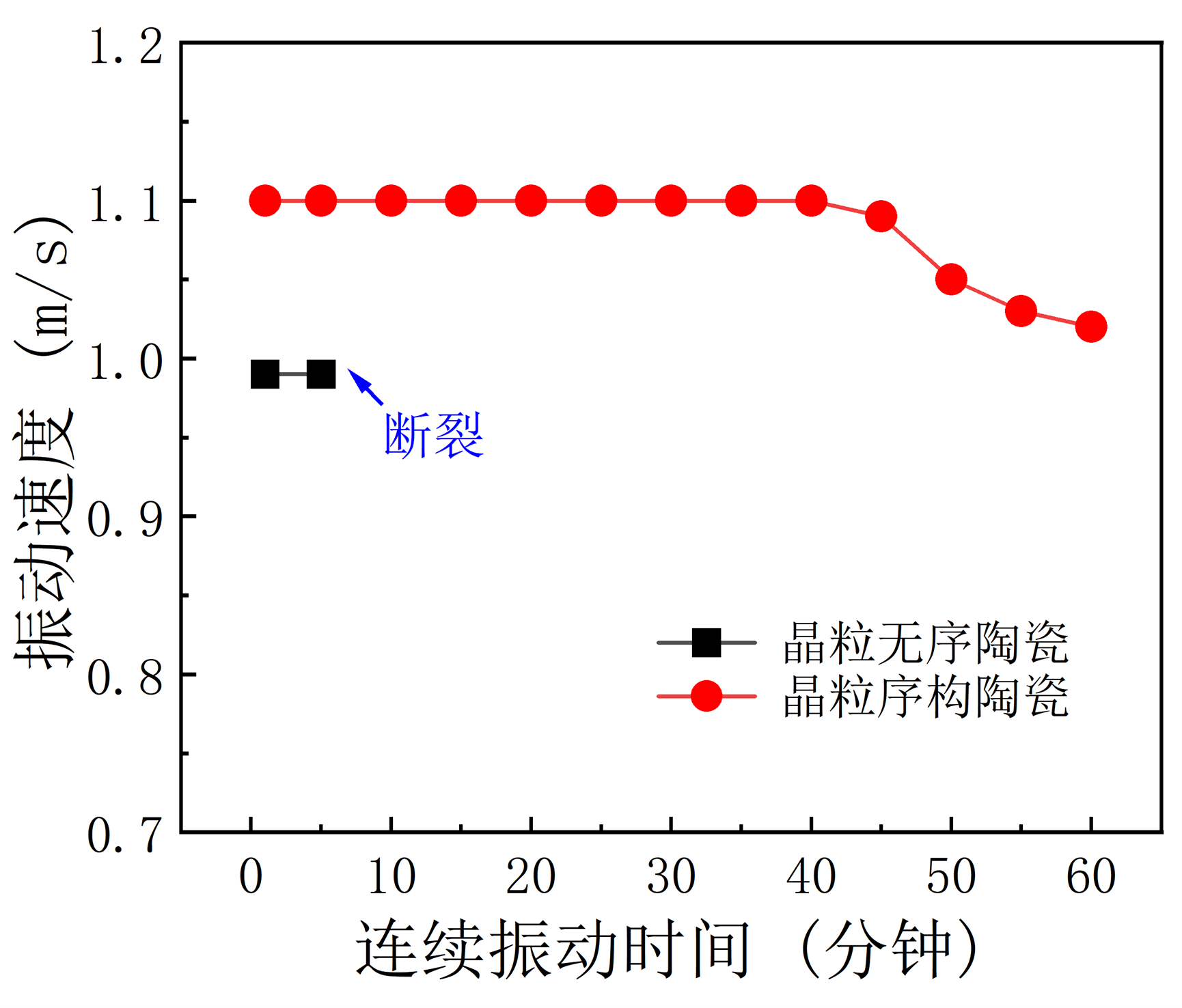

图4.晶粒序构后陶瓷振动时间耐久性大大提升

5 从“形核能垒”理解振动耐久本质

图5. 晶粒无序和晶粒序构陶瓷疲劳过程能量势垒变化示意图

图5表示陶瓷的疲劳断裂像一个四幕悲剧：从完好无损，到萌生第一个微小裂纹（形核），再到裂纹逐渐延伸（扩展），最后彻底断裂。其中，最难也最关键的一步就是裂纹的“形核”。这一步需要积累足够的能量来突破一个能量临界值，这个值就是“形核能垒”。

晶粒无序陶瓷内部就像一座年久失修的砖房，砖块（晶粒）大小不一，缝隙（孔隙）又多又大。这些孔隙和缺陷就是天然的薄弱点，使得“形核能垒”很低。在高强度振动下，应力迅速在这些地方集中，裂纹很容易就“破门而入”。一旦裂纹诞生，在松散的结构中扩展阻力很小，会迅速导致整体崩塌。而晶粒有序的陶瓷则像用高密度、均匀的砖块和坚固水泥砌成的现代墙体。其极高的致密度使得孔隙数量比传统陶瓷降低了60%以上，这相当于清除了绝大多数潜在的“破门点”。同时，细小均匀的晶粒结构让振动产生的应力能够均匀分散，避免了局部应力集中。这两者共同作用，将裂纹形核的“能量壁垒”提升到了一个极高的水平。在实验中，即便长时间极限速度振动，晶粒有序陶瓷内部的能量也始终无法跨越这座高耸的壁垒。因此，其破坏过程被永远“冻结”在了第一阶段，无法进入后续的裂纹扩展和断裂阶段。

6 总结

本文介绍了“晶粒功能基元序构”设计对大功率压电陶瓷振动耐久性的提升机制与效果。晶粒功能基元序构通过构筑高密度、细晶化且均匀的微观结构，将陶瓷在极限工况下的振动时间耐久性实现数量级跨越。极高致密度和均匀的晶粒大幅提升了裂纹形核的初始能量壁垒，而致密晶界网络则通过裂纹偏转与分叉有效抑制了其扩展。该研究不仅为制备高耐久性压电陶瓷提供了明确的技术途径，也从方法论上证明了“功能基元序构化”是突破传统材料性能瓶颈的有效范式，为发展下一代高可靠性电子陶瓷器件奠定了坚实基础。
